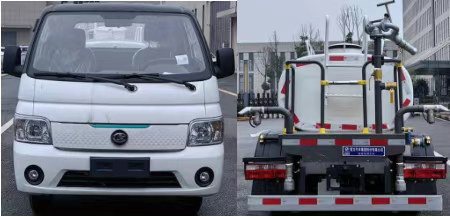

4.5噸新能源純電動灑水車產品推介書

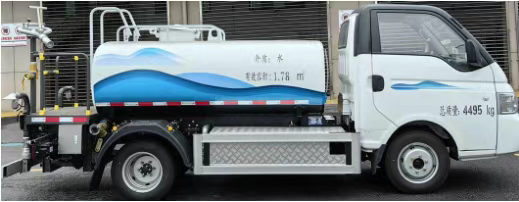

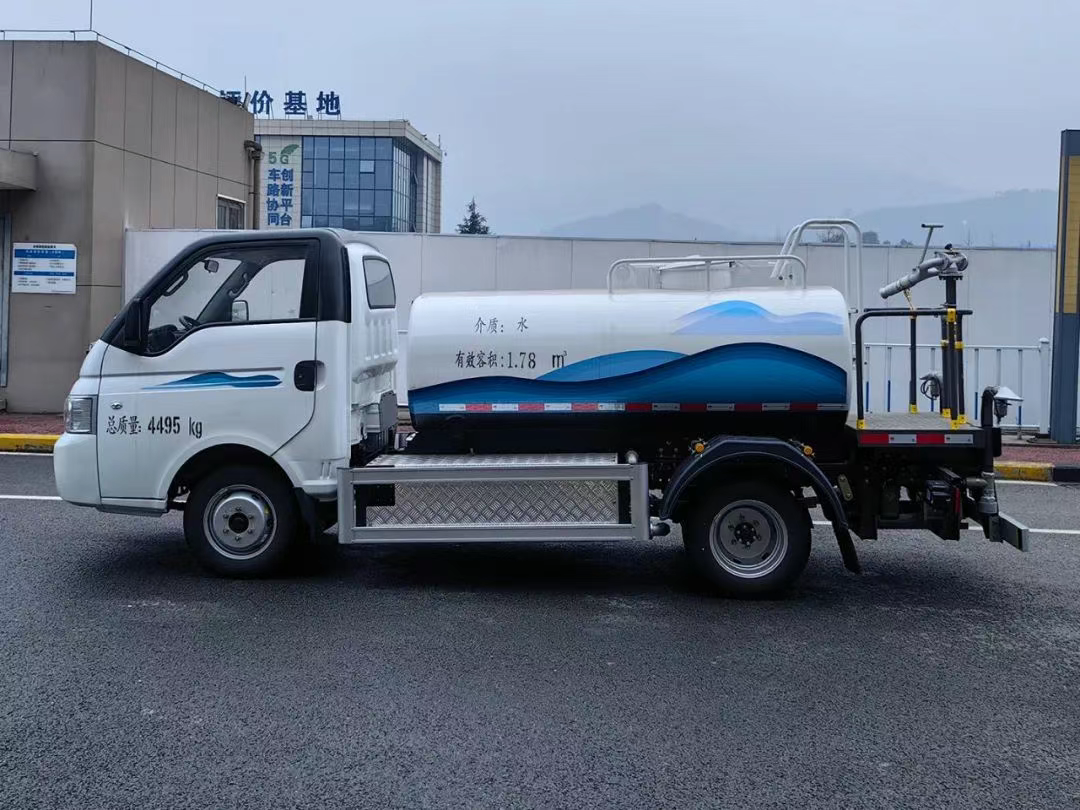

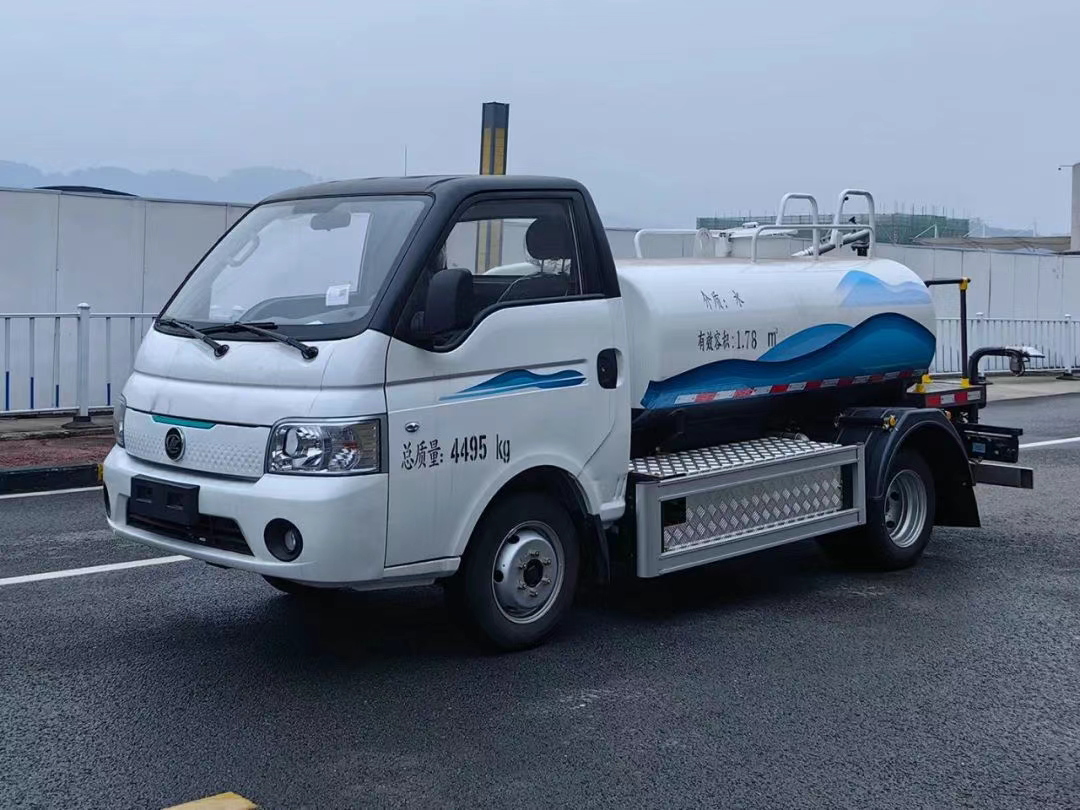

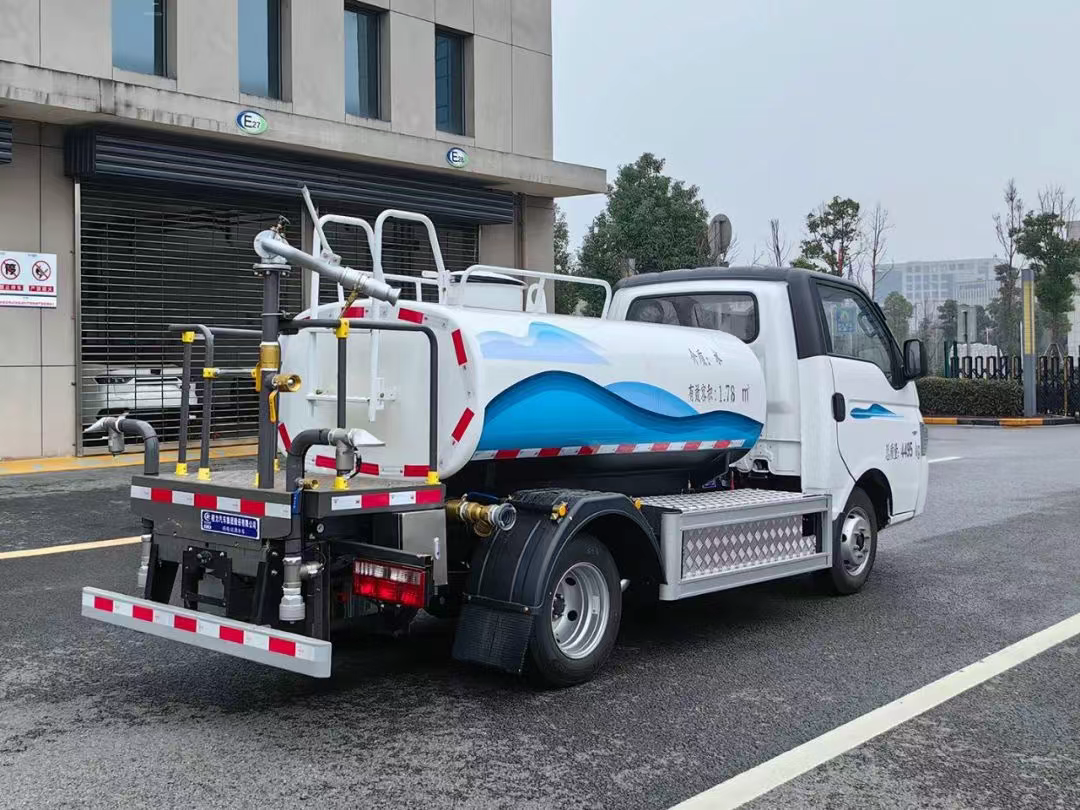

一、產品概述

該產品是我司全新自研程力牌底盤的基礎上,與程力專汽上裝聯合一體化設計開發的全新一代灑水車。

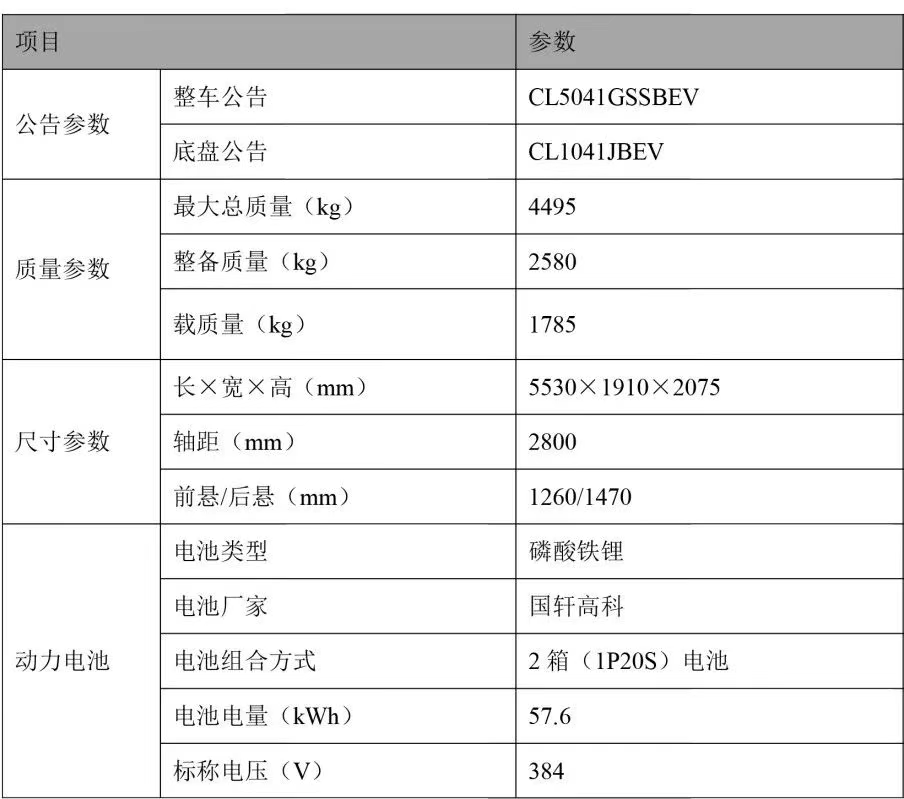

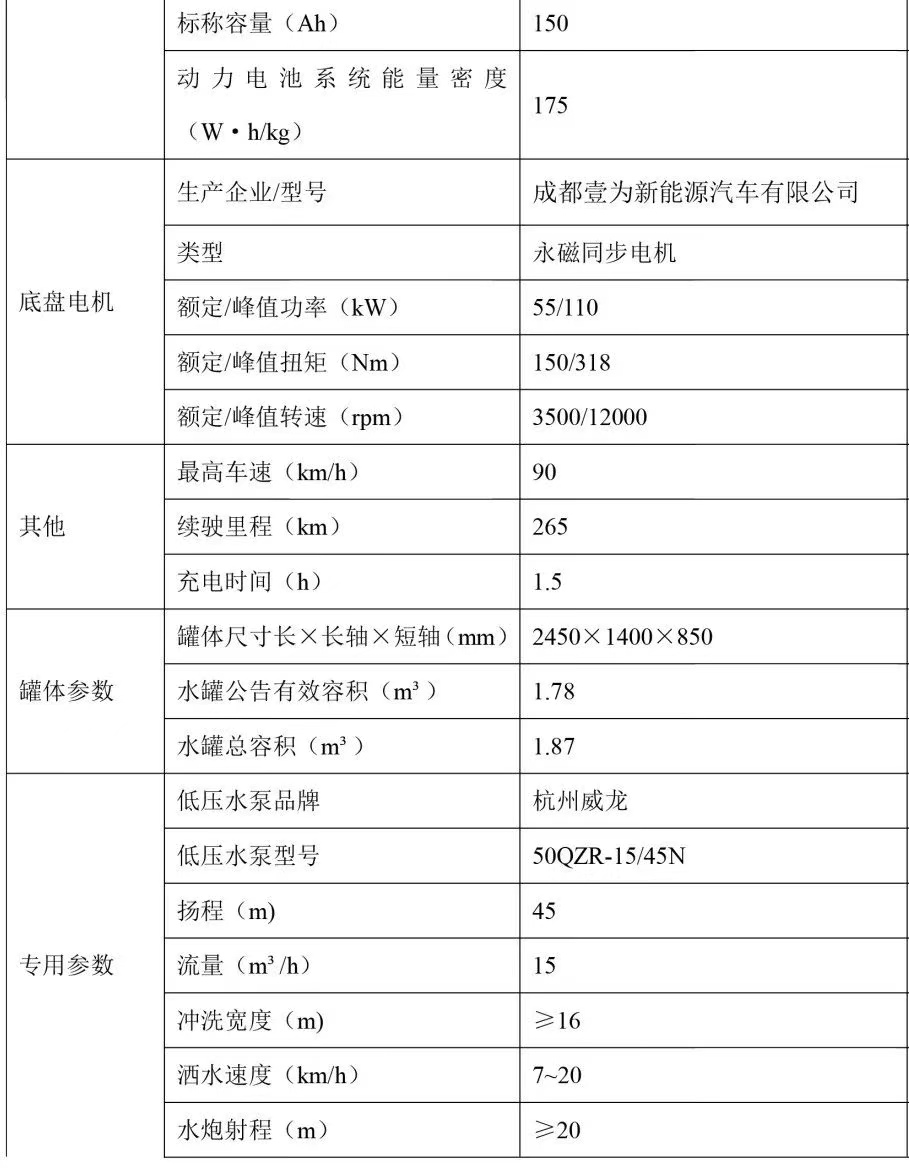

二、主要技術參數

三、產品優勢

該底盤是由我司自主研發，并結合我司在環衛車行業深耕多年的經驗和技術，為解決客戶痛點及改裝廠改裝便利性而全新開發的與上裝融合設計的一款純電動灑水車專用底盤。我司自研專用車底盤具有的優勢及特點：

 ?專用底盤

底盤和上裝一體化設計和制作，上裝底盤結構融合設計，底盤預留裝配空間和接口，不破壞底盤結構與防腐性能，匹配度更高，性能更優異；

 ?整車 CAE 分析、輕量化設計

整車經 CAE 分析優化，滿足車輛各種使用工況，同時實現整車輕量化，水箱實際容積達到 2.5m3。

 ?車架電泳防腐工藝：采用 510L/610L 高強度大梁鋼，采用電泳工藝，保證結構件 6-8 年不腐蝕，更加耐用可靠。

 ?集成式熱管理。

 ?信息化：整車信息化實時監控；上裝作業大數據；精準把握用車習慣，提升管理效率。

1)高效驅動系統：我司自研底盤三電系統采用高度集成方案，通過大數據分析提取灑水車作業工況數據，定向調控系統**參數，動力系統始終處于高效區運行，高效節能。

2)安全可靠：

?三電系統安全：

(1)電池：

a.高安全磷酸鐵鋰電池，全生命周期 IP68 防護；

b.采用高強度鋁合金箱體+RTM 工藝箱蓋，具有重量輕、強度高、耐腐蝕、壽命長，滿足嚴苛的擠壓、振動、碰撞試驗要求，全生命周期不起火；

c.采用集成式熱管理設計，保障電池-30~60℃的寬溫域正常使用，自帶電池加熱系統，在冬季對電池進行持續加溫，延長續駛里程。

(2)電機：

a.驅動電機防護等級達 IP68；

b.保護功能：過溫、過載、相間短路、對地短路、過電流、過電壓、欠電壓、缺相、失速、工作時負載突變等即時停機保護本體不受損壞功能。

(3)電控：

a.采用高集成度**器，內部結構設計簡潔，配電及**集成為統一模塊,穩定可靠；

b.高防護性：符合 IP68 標準防護等級。

c.抗干擾性：優良的 EMC 性能，滿足 18655CLASS3 等級

?駕駛安全**

防溜坡：車輛處于坡道上，檔位位于驅動檔位，車輛將激活防溜坡功能，**電機進入零轉速**，實現防溜坡功能。

胎壓監測：實時監控胎壓、溫度，實時反饋輪胎狀態，提高行車安全。

電動助力轉向：轉向的輕便性能和主動回正性，使轉向助力實現智能化，便于人機交互駕駛。

?作業安全

配置低水位報**開關，水箱低水位時語音報**提醒，同時電機將降轉速運行。

電機調速功能，作業過程中遇到行人或紅綠燈等待時，可通過調低電機轉速，保護行人。

3)充電方便快捷

?直流快充：配備單**快充插座，SOC30%充到 80%僅需 30 分鐘時間（環境溫度：≥20℃，充電樁功率≥150kW）。

?交流充電：可選配功率 6.6kW 交流充電插座，滿足客戶在不同場景下的充電需求。

?靜默模式：開啟后，低速提示音、上裝作業提示音關閉，僅保留右轉彎提示音。

?中間扶手：中間座椅靠背放倒后，帶有杯托及儲物功能，實用性好。

?功能全面

低壓沖洗部分由圓錐對沖、左右后灑、左右側噴、上下噴霧（選配），綠化水炮等裝置構成，噴嘴、噴頭、水炮等部件采用行業**品牌零部件，噴霧噴頭采用不銹鋼高壓噴頭，配置標準消防接口加水管，主管路中**點設置放水球閥，滿足冬季放水需求。

?作業能力強

(1)低壓水泵性能優異，低壓水路使用鑄鐵水泵,流量達到 15m3/h，揚程達到 45m，可為低壓灑水系統提供充足壓力和大流量的水源；

(2)**便捷，各管路噴灑口（除后灑水炮）標配采用氣控球閥**開關，操作方便，實用性強。

1）整車可靠性驗證充分

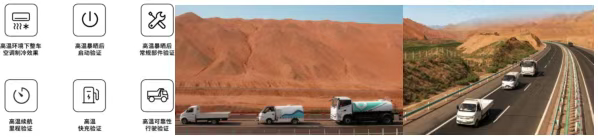

?高溫試驗：高溫試驗在**維吾爾自治區吐魯番市進行。吐魯番市位于**維吾爾自治區中部，全年平均氣溫 13.9℃，高于 35℃的炎熱日在 100 天以上。夏季**高氣溫為 49.6℃，地表溫度多在 70℃以上，有過 82.3℃的紀錄。

   為測試車輛的耐高溫性能和可靠性。我們通過安裝傳感器、記錄儀等設備，監測車輛的各項數據，并記錄行駛過程中的異常情況。測試開始后，我們**先對車輛的電池溫度進行了監測。通過實時記錄，我們發現在高溫環境下，電池溫度的上升速度相對較快。然而，車輛的設計和集成式熱管理的技術優勢使得電池溫度能夠在可接受的范圍內保持穩定，不會對車輛的性能和可靠性產生負面影響。除了電池溫度，我們還測試了車輛的續航能力和動力性能。通過長時間的行駛測試，在高溫條件下，車輛的續航能力仍然可以滿足日常工作需求。而且，車輛的加速度和行駛穩定性也表現出較高的水平，能夠適應復雜的道路環境。

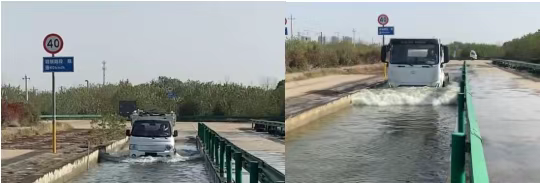

?涉水試驗：為檢測車輛絕緣安全性，對整車進行涉水試驗，按照**標準車輛涉水試驗要求進行測試；

4.5 噸自裝卸空載：以速度 10km/h，涉水 300mm 深，整車絕緣阻值正常，可正常行駛；

18 噸灑水空載：以 10km/h 涉水 500mm 深，整車絕緣正常。

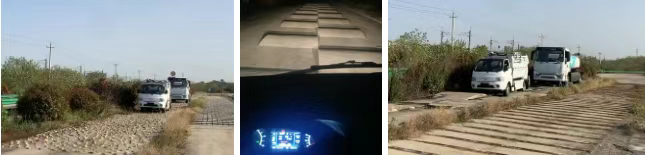

  ?強化壞路試驗：整車進行強化壞路試驗，通過模擬各種路況，如凸起、凹陷、梯形坑洼、石頭、水洼等，來測試汽車的性能。通過測試可以檢測汽車零部件的耐久性，如底盤、懸掛系統、輪胎等，以確保汽車在實際道路上的使用中能夠保持穩定和可靠的性能。

2）零部件可靠性驗證

?整車通過零部件（如：電機、電控、動力電池）、系統（如：制動系統、轉向系統、懸架系統）、整車三級體系認證，各系統零部件均經過各項耐久可靠性測試。

四、專用裝置

1)材質優良：

水罐罐體采用優質高強度碳鋼材料焊接而成，板材厚度 4mm。

2)設計合理：

罐體采用橢圓罐體，根據實際工況及受力情況，進行 CAE 仿真模擬試驗全面分析，罐體結構設計更科學合理；

3)防腐工藝**：

?罐體采用國際標準電泳工藝，能夠在罐體表面形成致密的防腐膜，經久耐用；

?內壁采用進口環保防腐漆處理，耐用更持久；

?高溫烤漆工藝，罐體噴漆采用烤漆工藝，油漆與電泳防腐膜結合更緊密。

4）結構強度好：

罐體內設置防波機構，用來減輕車輛運行過程中罐內清水對罐體前后的沖擊，并增強了罐體的剛性。

側防護采用鋁合金橫桿結構側防護，外觀簡潔、整齊、大方，防護效果好。

1)整車工作原理（低壓水泵系統）：

利用定制開發低壓水泵驅動電機驅動低壓水泵 ，產生具有一定壓力的大流量水流,分別利用對沖噴嘴和后灑噴嘴、側噴鴨嘴來實現對路面的沖洗和灑水降塵，利用后置綠化灑水炮、上下噴霧裝置（選裝）實現對道路、墻面的沖洗和應急消防等功能。

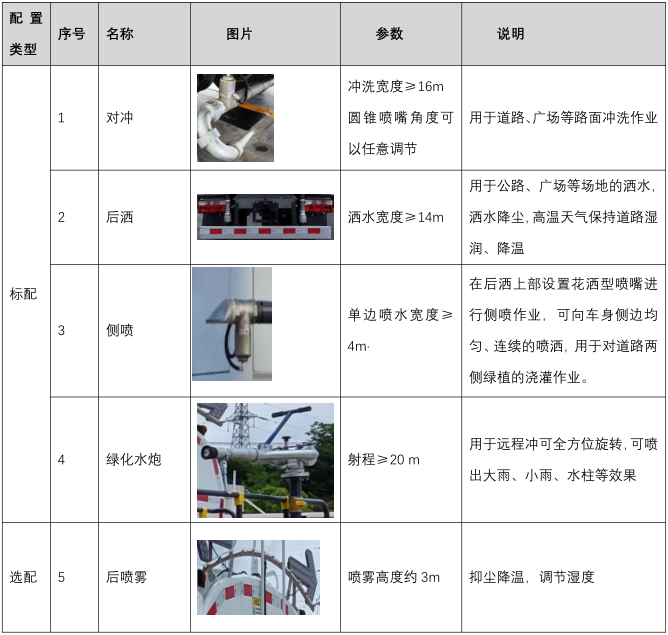

2)功能配置

1）動力機組

采用電機、電控、水泵集成式機組，電機為 5.5kw 定制專用上裝驅動電機，水泵與電機采用直連方式，連接高效、低噪音，電控采用風冷式**器。

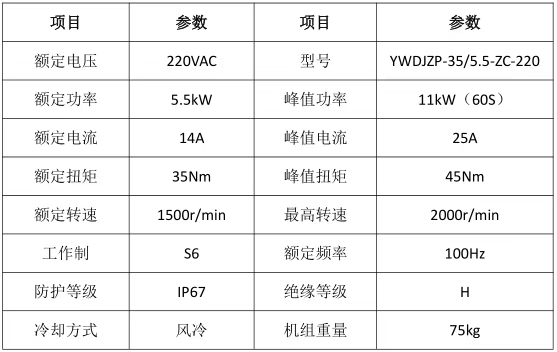

電機參數如下：

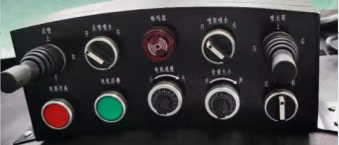

2）操控盒

采用旋鈕操控盒，操作簡單、便捷，配有水泵調速旋鈕，可根據實際作業需求進行調整；

3）語音播報器

可以用于播放音樂，具備多種的語音提示和音樂報**，準確播報各種安全提示和故障點。

4）操控系統

●系統采用 CAN 總線**系統，并可通過旋鈕實現調速**；

●設置有低水位語音報**裝置和缺水自動停機功能，防止水泵缺水運轉，提高水泵使用壽命；

●標配冬季排水功能：冬季作業結束后，啟動工作裝置，在駕駛室內操作一鍵排水按鍵，自動實現所有水路中閥門的順序開關動作，排出所有水路中的殘余水量。

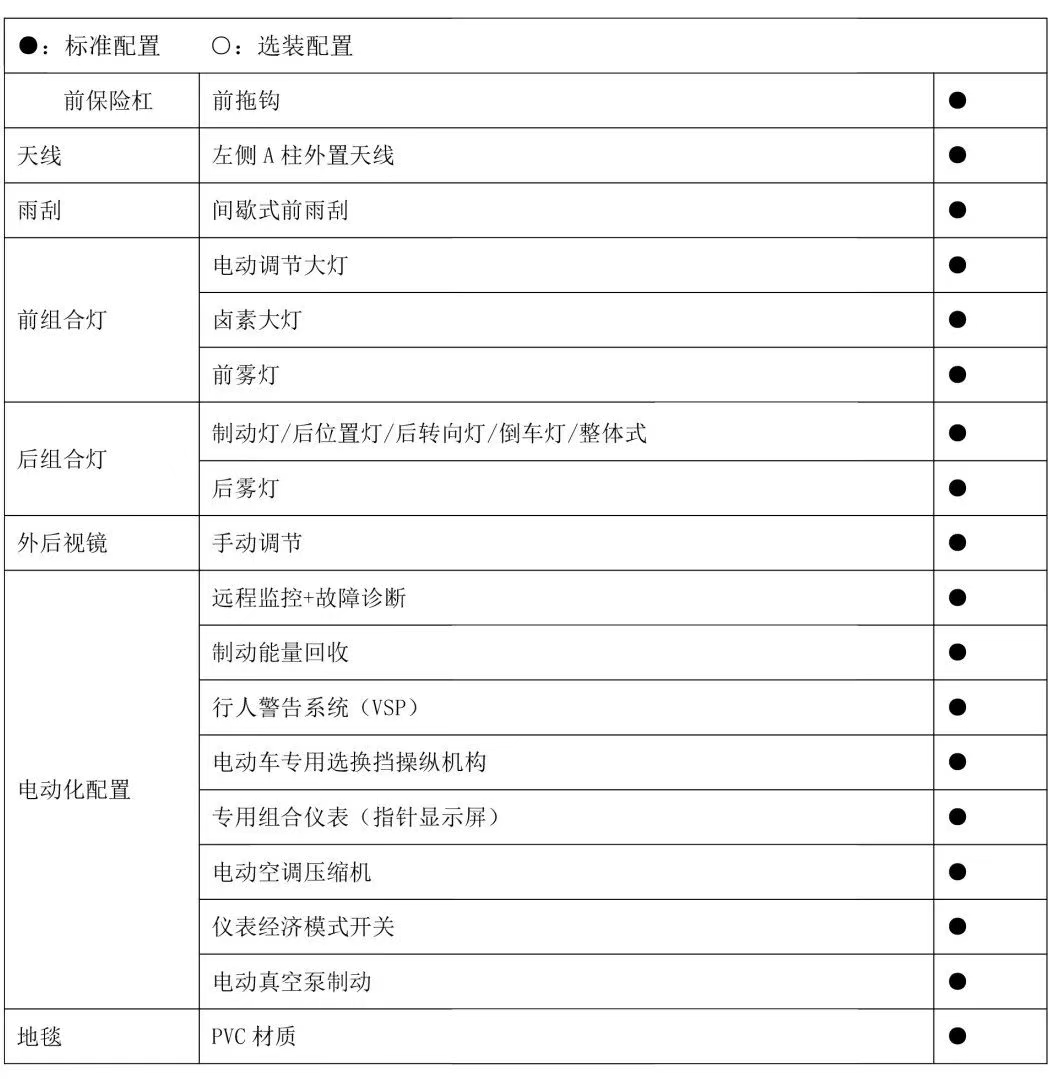

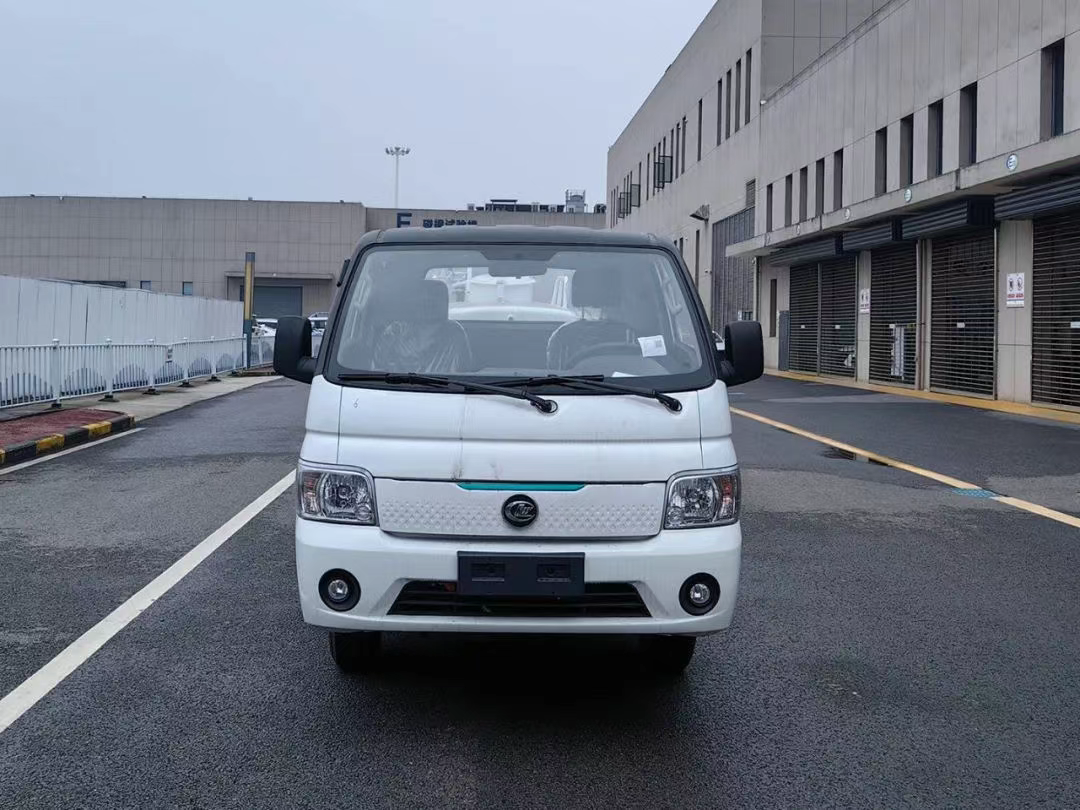

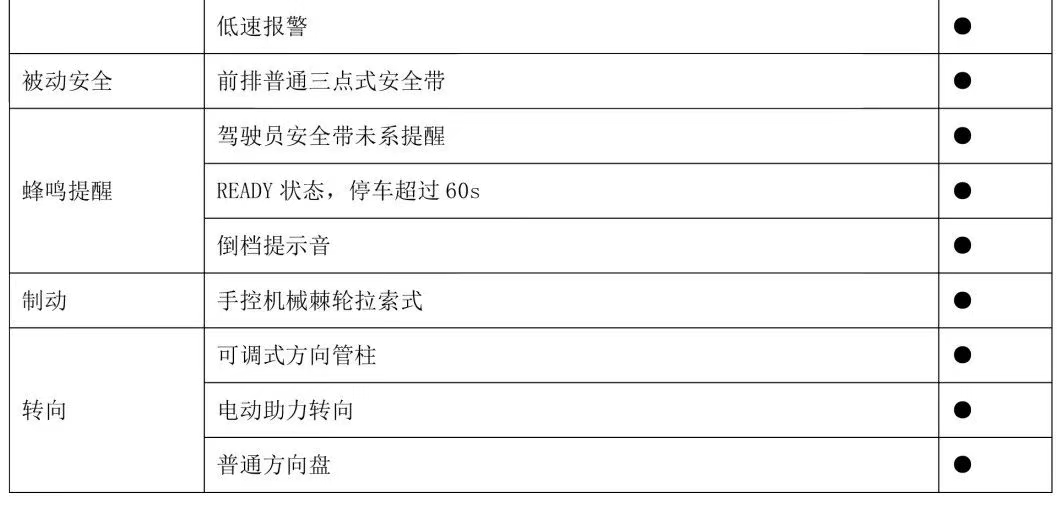

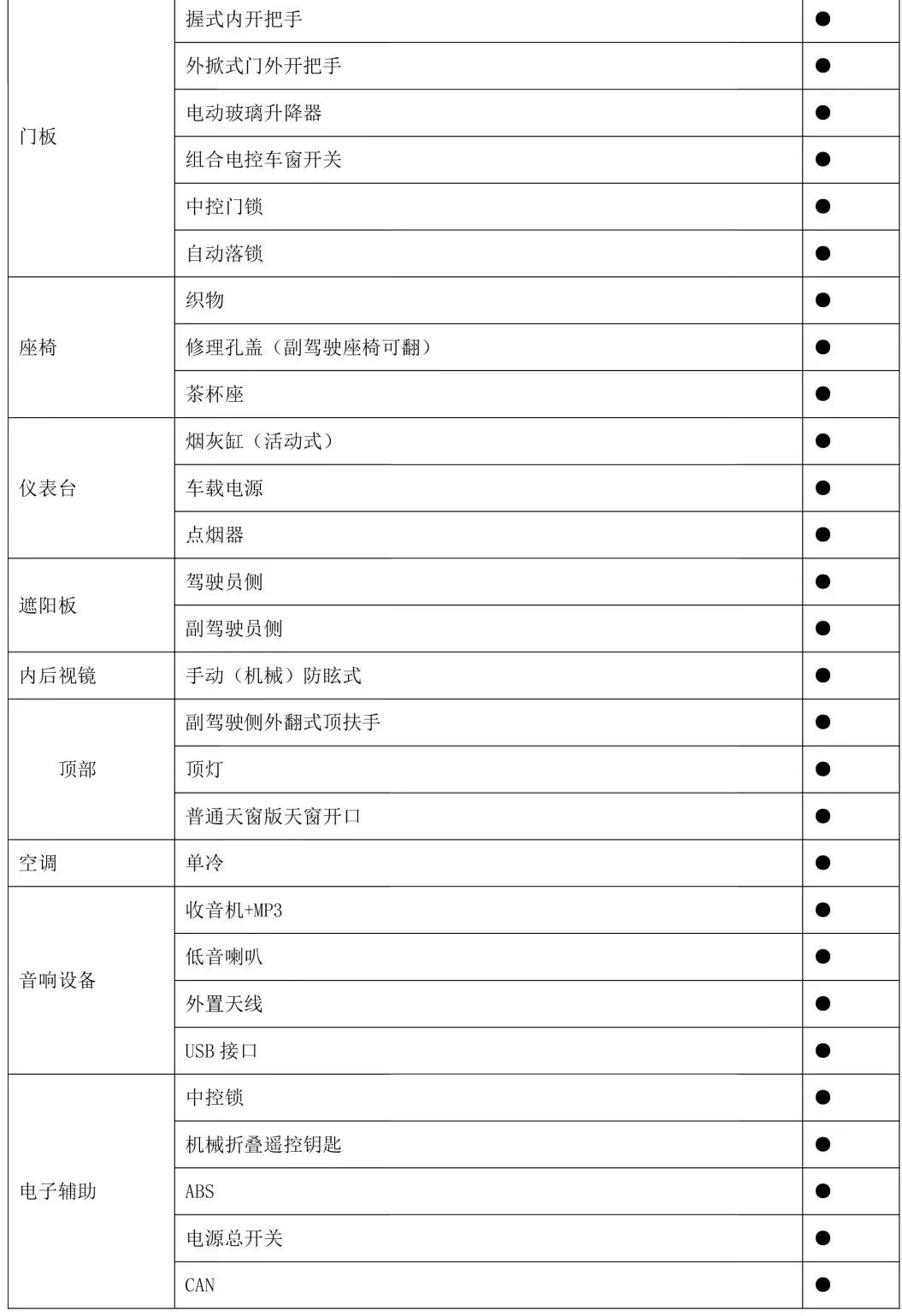

五、駕駛室配置介紹

六、產品概述

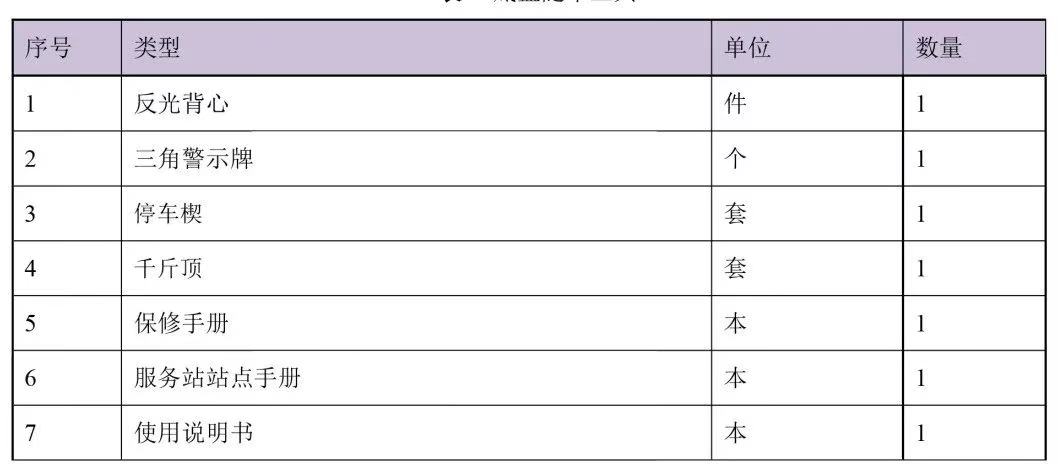

6.1 底盤隨車工具
