一、產品概述

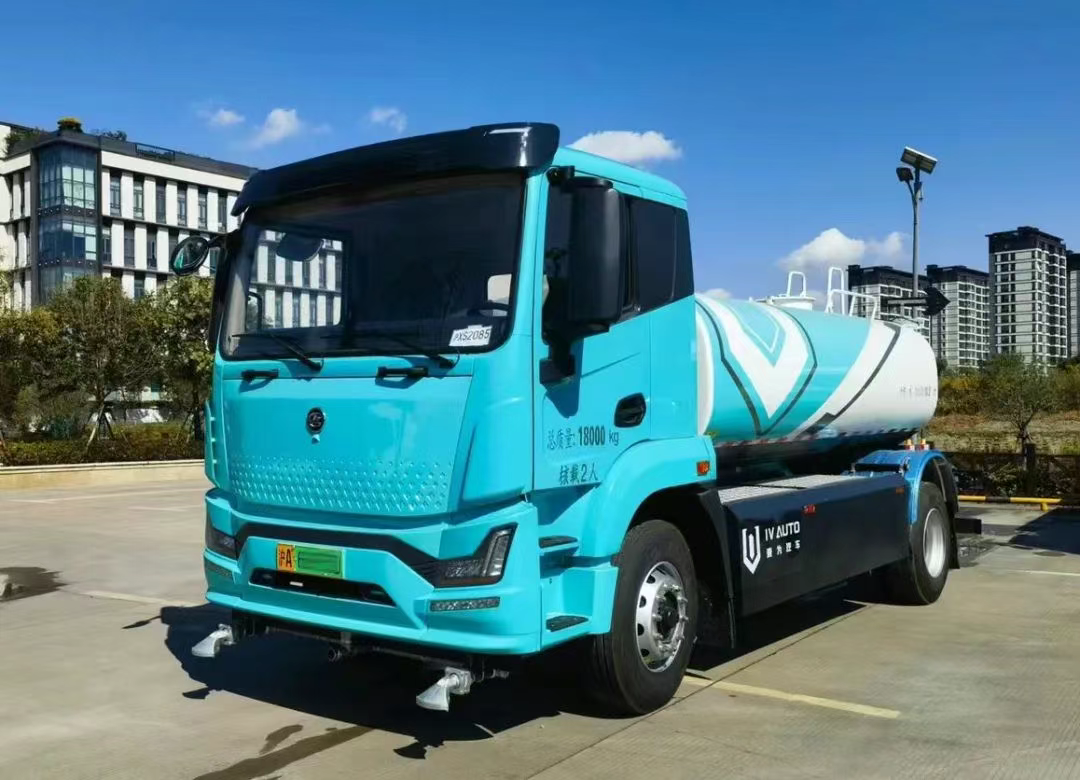

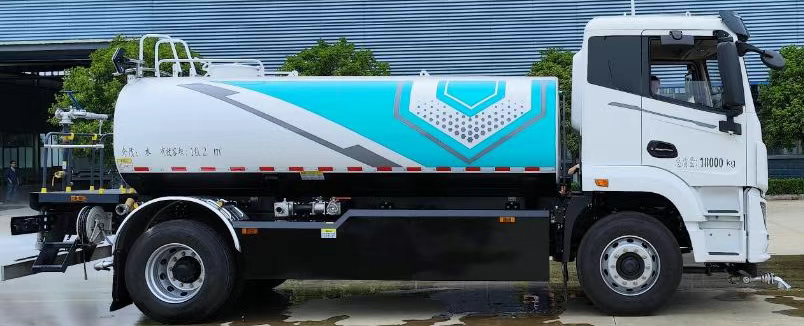

該款 18 噸純電動灑水車是我公司開發的全新一代環衛產品，采用我司自研 CL1180JBEV 型二類載貨汽 車純電動底盤改裝。該底盤是由我司自主研發，并結合我司在環衛車行業深耕多年的經驗和技術，深入調 研市場終端客戶及環衛上裝改裝廠，為解決客戶痛點及改裝廠改裝便利性而全新開發的與上裝融合設計的 一款純電動灑水車專用底盤。我司自研專用車底盤具有的優勢及特點：
整車設計按照灑水車上裝結構、功能、作業模式進行專用化設計，實現底盤零改制；
根據灑水車實際使用工況，量化整車軸距、電量、尺寸等參數需求；
整車經 CAE 分析優化，實現整車輕量化，同等電量配置行業**輕；
底盤與上裝集成式散熱系統，自主開發集成式熱管理機組，實現整車電機電控、動力電池、上裝 動力單元散熱和駕駛室空調功能；上裝與底盤融合設計，系統集成度高，故障率低。
整車具備 360 環視、定速巡航、制動能量回收、ASR 驅動防滑、HSA 坡道起步**、4G 遠程監控、北 斗定位、智能語音播報、DMS 行為監控系統、駕駛員疲勞檢測、FCW 前向碰撞預**、LDW 車道偏離預**、 作業參數實時顯示及在線監控、數據圖像上傳等多種智能化功能；
整車具備前噴、對沖、后灑、側噴、綠化水炮、上下降塵噴霧，外接手動噴**等多種作業功能， 均可單獨或組合使用，罐體有效容積 10.2m3，同級別行業**；本產品即可用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業 車輛使用，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。

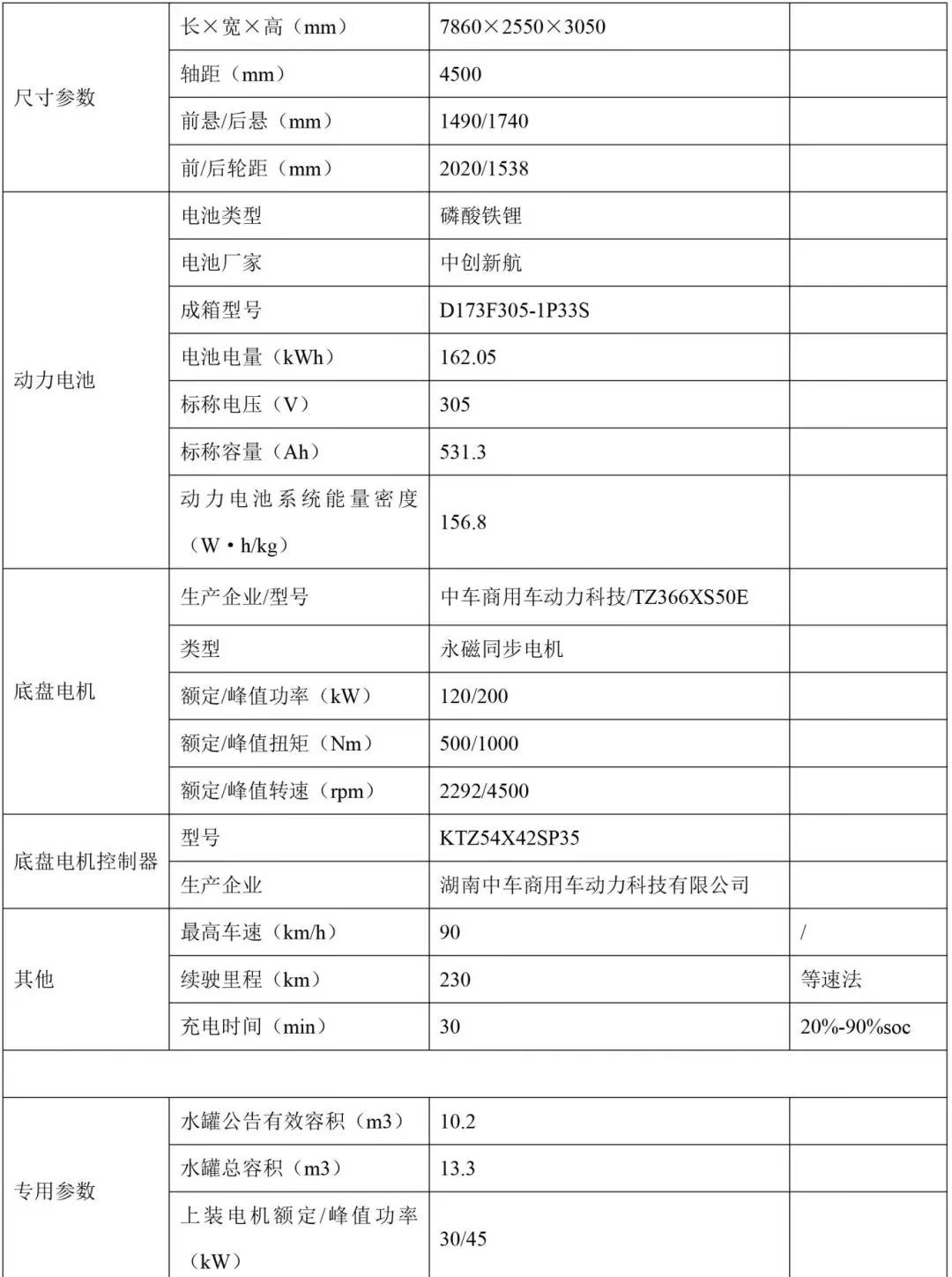

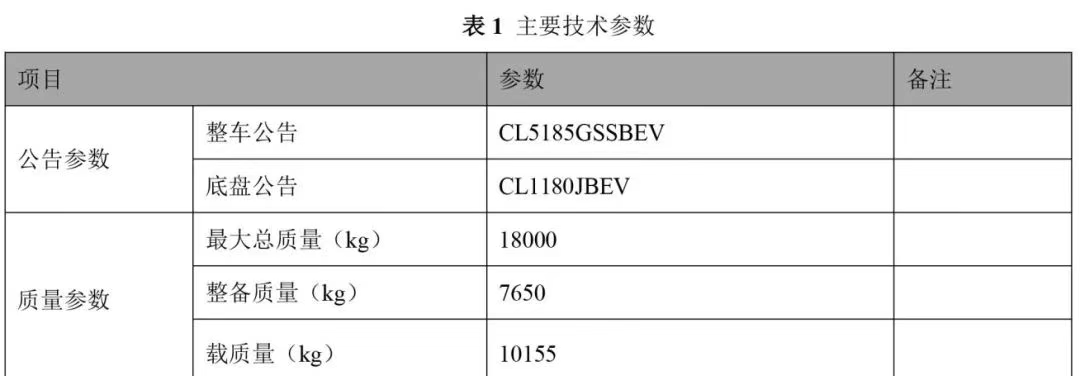

二、主要技術參數
三、主要結構及性能特點
1) 罐體材質優良：水罐罐體采用優質高強度碳鋼材料焊接而成。
2) CAE 分析受力分析：罐體采用橢圓罐體，根據實際工況及受力情況，進行 CAE 仿真模擬試驗全面分析，罐體結構設計更科 學合理；
3) 自動化生產工藝：采用自動化焊接線生產，以高精度的自動化生產作業代替人工作代替人工作業，罐體焊縫均勻一致， 經久不漏。
4) 防腐工藝**：
?罐體采用國際標準電泳工藝，能夠在罐體表面形成致密的防腐膜，經久耐用；
?內壁采用進口環保防腐漆處理，耐用更持久；高溫烤漆工藝，罐體噴漆采用烤漆工藝，油漆與電泳防腐膜結合更緊密。
5）結構強度好：罐體內設置防波機構，用來減輕灑水車運行過程中罐內清水對罐體前后封頭的沖擊，并增強了罐體的 剛性。
6）安全設計：罐體底部裝有防旋渦裝置，在車輛進行作業時，罐體內水位會不斷降低在出水口形成一個較深的漩渦，這時，部分空氣開始吸入水泵導致水泵流量不穩定作業效果變差，噪音增大嚴重時還會發生氣蝕影響水泵 壽命。加入該裝置，可以防止旋渦形成，提供清水的利用率，延長水泵的使用壽命。
1) 整車工作原理（低壓水泵系統）：利用定制開發低壓水泵驅動電機驅動低壓水泵 ，產生具有一定壓力的大流量水流,分別利用前鴨嘴噴 嘴、對沖噴嘴和后灑噴嘴來實現對路面的沖洗和灑水降塵，利用后置綠化灑水炮、前遙控灑水炮（選裝）、 上下噴霧裝置（選裝）、手動軟管卷盤（可接手持噴**）實現對道路、墻面的沖洗和應急消防等功能。
2）標配及選裝功能：
?標配：前鴨嘴、對沖、后灑、綠化灑水炮，手動軟管卷盤；
?選配：后側噴、上下環形噴霧、前遙控水炮；
3）低壓清洗灑水系統：
?低壓水泵性能優異，低壓水路使用鑄鐵水泵,流量達到 50m3/h，揚程達到 110m，可為低壓灑水系統提 供充足壓力和大流量的水源；
?**便捷，各管路噴灑口（除后灑水炮）標配采用氣控球閥**開關，操作方便，實用性強。
4）功能介紹：低壓沖洗部分由左右前噴、圓錐后對沖、左右后灑、上下噴霧，綠化水炮等裝置構成，噴嘴、噴頭、 水炮等部件采用行業**品牌零部件，前鴨嘴帶萬向節結構，上噴霧噴頭采用不銹鋼高壓噴頭，手動軟管 卷盤可外接手持噴**作業，配置標準消防接口加水管，水泵進水口帶金屬過濾三通閥，水泵出水口帶外接 水管球閥，主管路中**點設置放水球閥，滿足冬季放水需求。

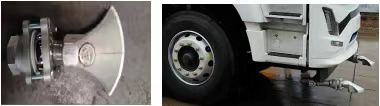

圖 1前噴（帶萬向節）

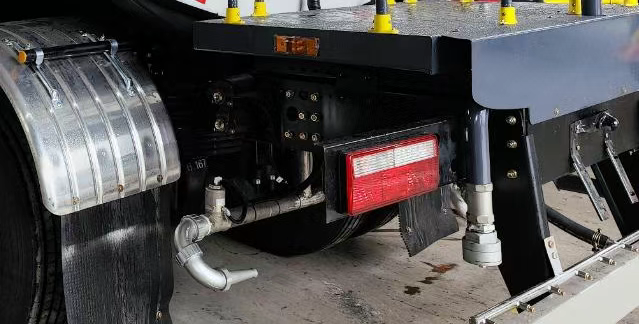

圖 2對沖后灑

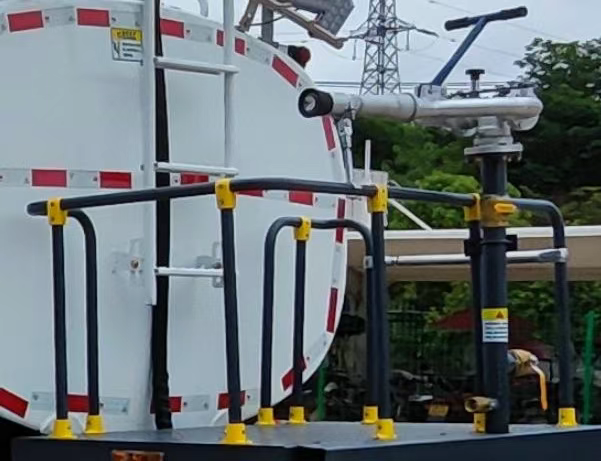

360°旋轉的后置水炮，可設置成柱狀或霧狀出水，**遠射程超過40米；
圖 3綠化水炮

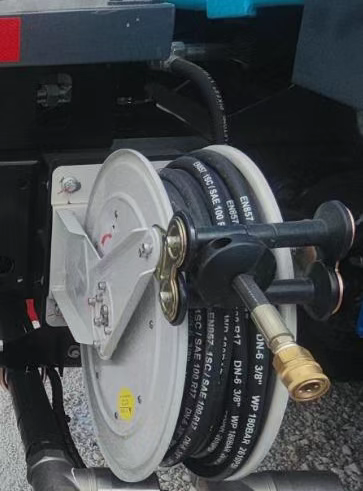

圖 4手動軟管卷盤

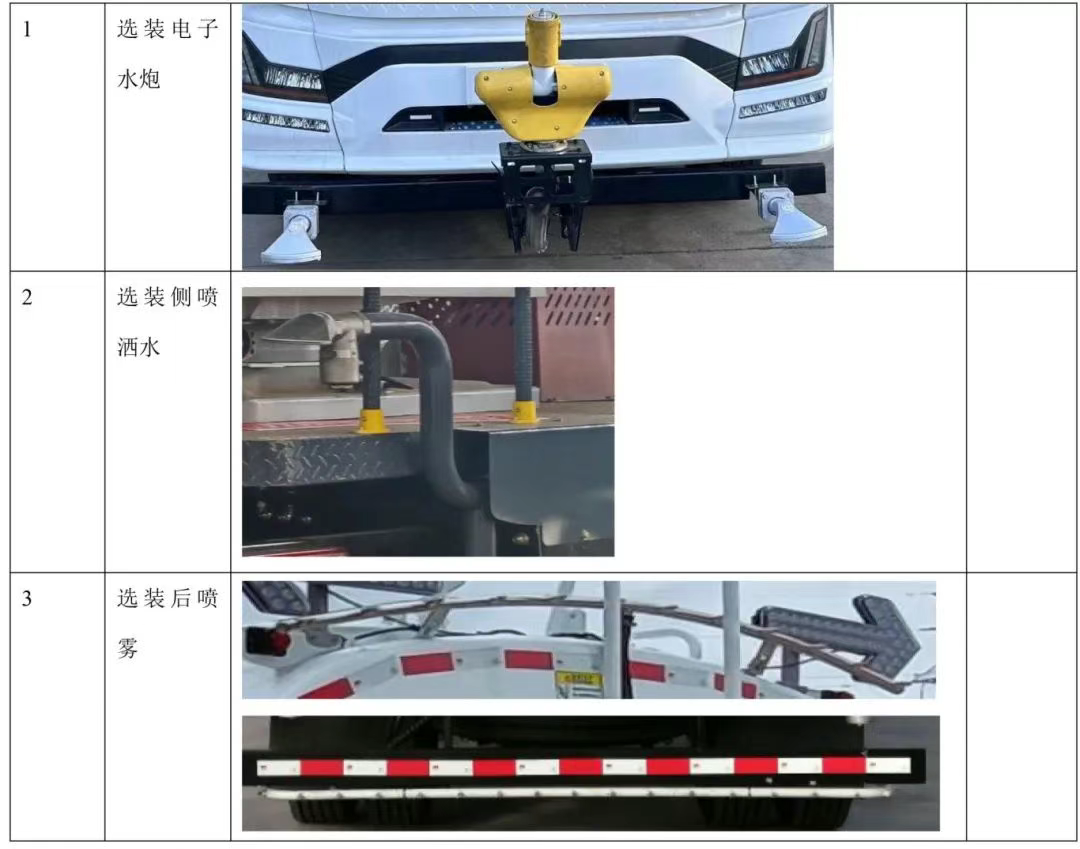

5）選裝配置

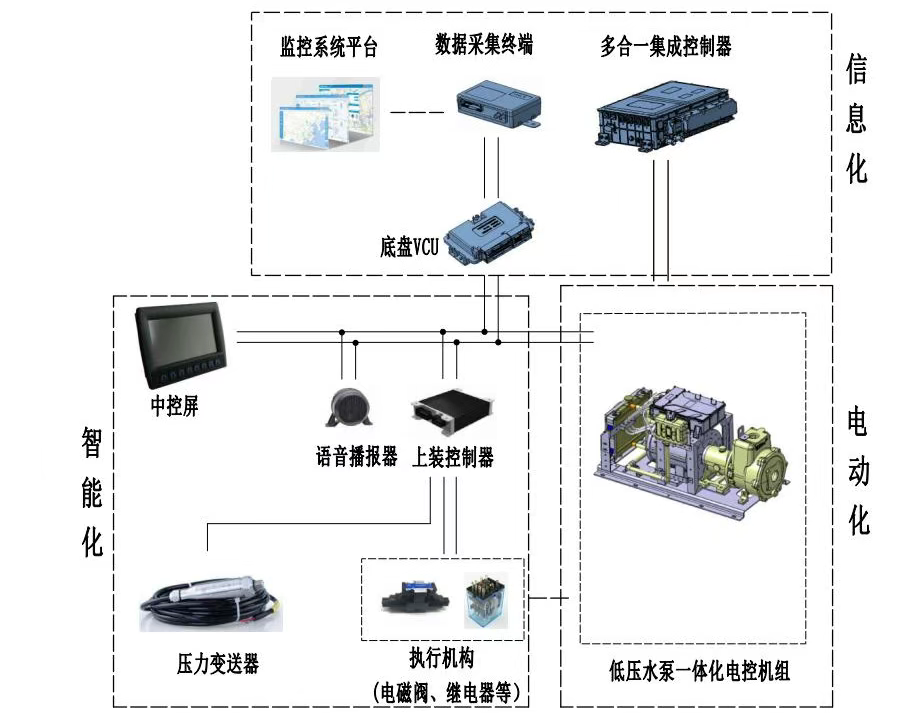

圖 5 **系統拓撲圖
1）專用工作裝置系統采用 CAN 總線**系統，可實時顯示工作狀態，并可通過旋鈕實現調速**；
2）設置有低水位語音報**裝置和缺水自動停機功能，防止水泵缺水運轉，提高水泵使用壽命；
3）標配冬季排水功能：冬季作業結束后，啟動工作裝置，在駕駛室內操作一鍵排水按鍵，自動實現所有水路中閥門的順序開關動作，排出所有水路中的殘余水量；

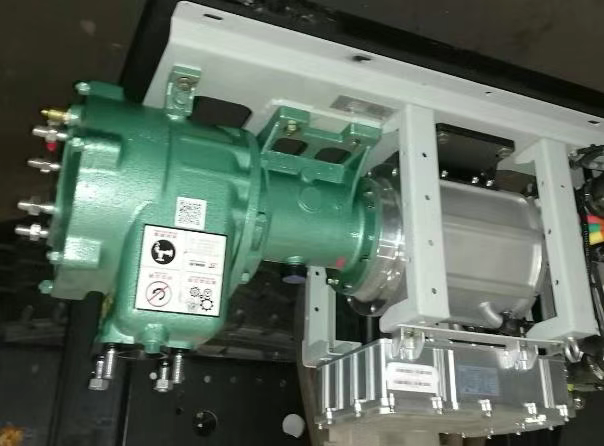

圖 6 動力單元

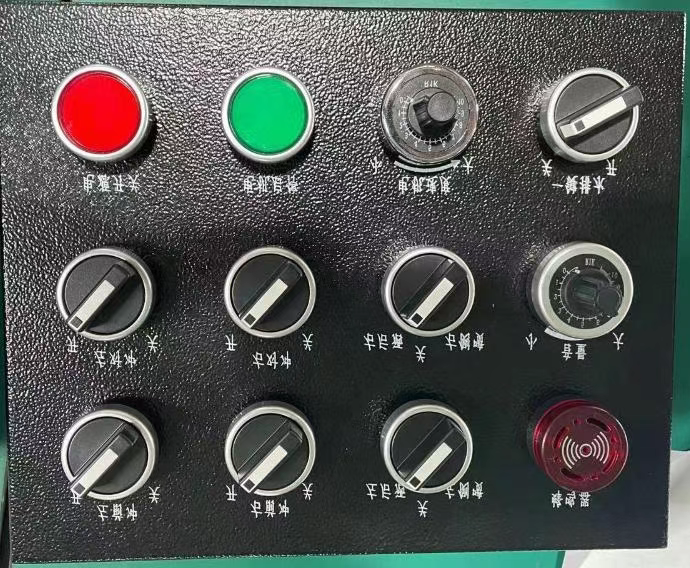

采用旋鈕操控盒，操作簡單、便捷，配有水泵調速旋鈕，可根據實際作業需求進行調整；
圖 7 操控盒
可以用于播放音樂，具備多種的語音提示和音樂報**，準確播報各種安全提示和故障點。
整車設計采用 CAE 有限元分析，不僅使各部件滿足強度和剛度要求，且降低了自重，整備質量 7650kg，遠低于市場競品 9500+kg，一次性能夠裝載更多水，單次作業時間更持久。
采用我司自研 CL1180JBEV 型二類載貨汽車純電動底盤。該底盤是由我司自主研發，并結合我司在環衛車行業深耕多年的經驗和技術，深入調研市場終端客戶及環衛上裝改裝廠，為解決客戶痛點及改裝廠改裝便利性而全新開發的與上裝融合設計的一款純電動灑水車專用底盤
1)底盤上裝協同設計性能優異：底盤和上裝整體設計和制作，上裝底盤結構融合設計，底盤預留裝配空間和接口，不破壞底盤結構與防腐性能，匹配度更高，性能更優異；
2)三電系統**：我司自研底盤三電系統采用高度集成方案，針對環衛應用場景特調**軟件參數，綜合系統效率超過 90%，處于行業**水平。
3)安全程度高：
●三電系統安全：
純電動車型嚴格執行防火、防水、防觸電測試，保證車輛在正常運營情況下不能出現由于電池原因?qū)е萝囕v的安全事故，從而保證乘駕人員安全。
①電池：
a.選用公認安全的磷酸鐵鋰電池，材料穩定；
b.防護等級高，電池防護等級 IP68+IP69，達到行業內**水平；
c.24 小時主動監控系統，能全時域監控和評估電池安全。
②電機：
a.驅動電機防護等級達 IP68，下雨不影響作業；
b.電機采用抗凝露結構設計，提升電機對坑洼、砂石、積水等糟糕路面的適應性，保證電機在高寒、
高濕的環衛工況下作業安全。
③電控：
a.采用高集成度五合一**器，安全性能大幅提升；
b.**器防護等級達到 IP68，安全可靠，保證在下雨天工況下作業安全。
●**駕駛系統：具備 360 環視、定速巡航、制動能量回收、HSA 坡道起步**、4G 遠程監控、北斗定位、作業參數實時顯示及在線監控、數據圖像上傳等多種智能化功能；
4）三級驗證產品可靠：整車通過零部件（如：電機、電控、動力電池）、系統（如：制動系統、轉向系統、懸架系統）、整車三級體系認證，整車經過 10 萬公里可靠性驗證，保證車型可靠耐用；
5）車架電泳防腐工藝更耐用：基于環衛車輛作業工況，底盤車型車架采用電泳工藝。電泳涂層耐鹽霧性大于 720 小時，在正常使用工況下，6-8 年不發生穿孔、銹爛等結構性腐蝕，更加耐用可靠；
6）省心：
●**駕駛系統：車輛標配 3-30km/h 定速巡航、蠕行等功能，減少駕駛?cè)藛T長時間踩踏油門的機會，能有效的提升駕駛者行車體驗和緩解腳部疲勞；
●電機免維護技術：**電機軸承 8 年免維護技術（目前適用于直驅結構），遠超目前行業 3 年的免維護平均水平；
●快充技術：車輛配備快充技術，**快 1.5 小時充滿；
7）采購渠道一體化品控高：關鍵零部件、易損件、維護保養件的品牌/型號同一采購，維修/維護更便
捷；
8）傳動系統適配設計：根據環衛車城市作業工況匹配驅動電機、變速箱、后橋，將驅動電機轉速**
在經濟轉速的同時兼顧動力性，更適合環衛工況；
9）駕駛舒適：
●駕駛室采用減震彈簧半浮懸置，提升乘員乘坐舒適性；
●主駕標配氣囊減震座椅，帶 4 向調節，有效提升駕駛舒適性，緩解長時間的駕駛疲勞；
●標配冷暖空調，提升駕乘感受。
10）超長質保驗證省心：底盤整體質保 12 個月，優于行業平均水平。
四、市場優勢
4.1 高性價比產品
1)灑水車專用底盤：本產品底盤采用我司自研專用灑水車底盤，底盤零部件、電池、電機、電控及其它零部件選型均根據灑水車實際使用工況及改裝需求進行匹配設計，底盤性能經過充分驗證，滿足市場灑水車各種使用需求及工況，底盤成本優勢巨大，市場競爭力強；
2)流水線上裝生產：上裝生產采用自動化焊接線生產，以高精度的自動化生產作業代替人工作業，上裝成本價格優勢大，比行業同類上裝便宜 10%-15%。
本公司致力于打造新能源純電動專用車一站式采購**，為客戶定制新能源專用車底盤及整車，滿足市場客戶的各種需求。
五、服務優勢
區別于傳統改裝車，底盤與上裝分別是不同的主體進行售后服務，存在責任主體不清晰、售后效率低下等問題。
本產品是整車一體化設計，對整車進行售后服務。通過大數據平臺的故障診斷，可遠程解讀、識別故障，大大提高了售后服務的效率。

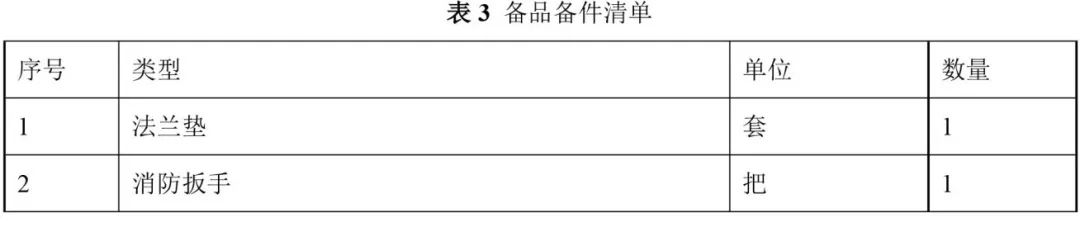

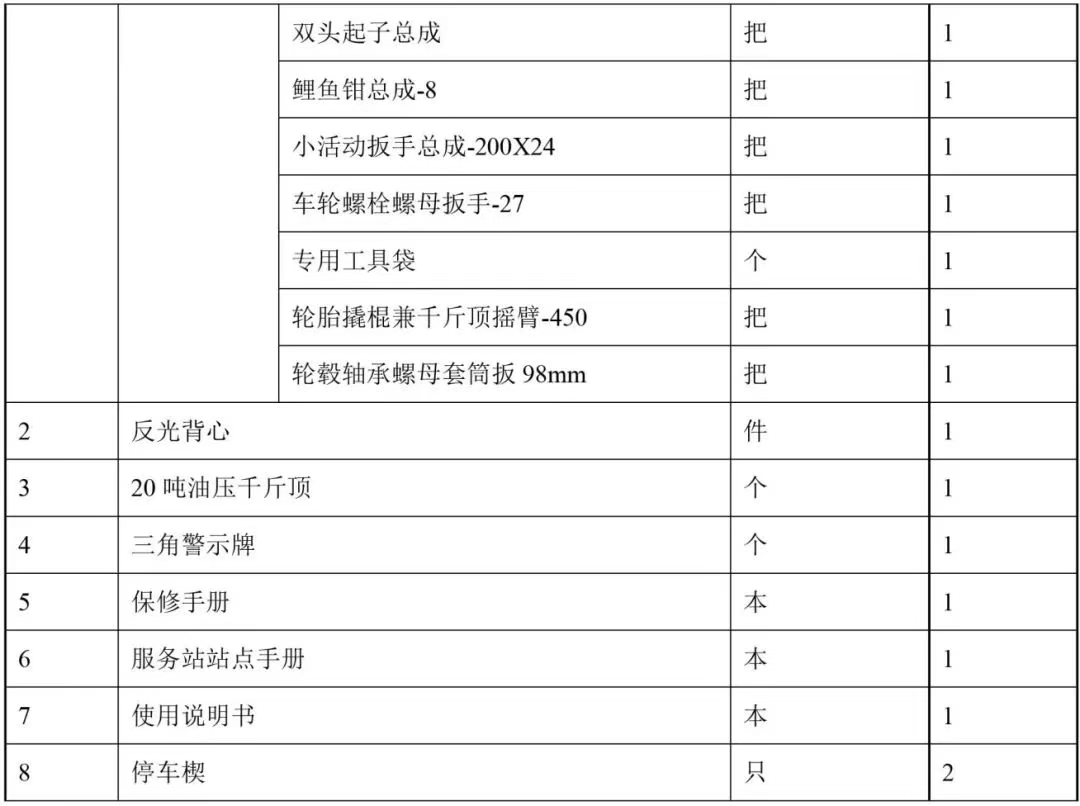

六、隨車工具/備品備件
